Обзор рабочей станции HP Z240 Tower

Изначально настольные рабочие станции выпускались в 3 форматах: начального, среднего и профессионального уровня, однако в 2009 году производители разработали новый вид рабочих станций.

В сущности, для создания нового класса машин дизайнерам настольных ПК дали ограниченный бюджет и поручили разработать рабочую станцию, способную функционировать с CAD-программами. Конечно, первые машины не стали чем-то выдающимся, у них были проблемы с хранилищем и памятью, но менее чем за $1000 вы могли заполучить натуральную рабочую станцию для работы с AutoCAD и 3D CAD-программами.

С годами границы между рабочими станциями начального и так называемого «предначального» уровня размылись и сейчас уже можно видеть лишь небольшое отличие по цене между, скажем, Z240 и Z440. По большей части это связано с используемой технологией в процессорах нового поколения Intel Skylake, лежащих в основе Z240. В данном случаем мы говорим вовсе не о производительности, поскольку Skylake лишь немногим превосходит Haswell, используемый в модели Z440. Skylake обеспечил существенные преимущества в плане хранения данных и памяти: Z240 предлагает 2 твердотельных накопителя HP Z Turbo Drive G2 внутри корпуса мини-тауэр. Один из них монтируется прямо на материнской плате, второй – подключается через слот PCIe x4.



Обзор рабочей станции HP Z240 Tower       Обзор рабочей станции HP Z240 Tower

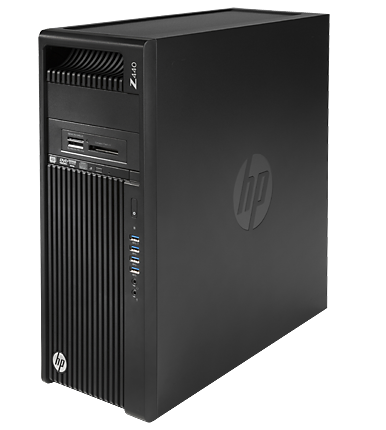

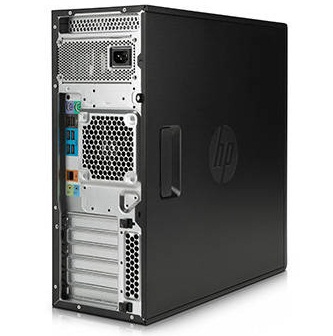

HP Z440



NVMe — новая технология PCIe SSD, заменяющая SATA. Различные независимые тесты показали, что новые диски HP Z Turbo Drive G2 считывают и записывают данные в 3 раза быстрее аналогов SSD на базе SATA. Так, в одном из тестов, копирование 20 ГБ данных из программы SolidWorks (19 000 файлов сборок) между тестируемыми машинами заняло примерно 20 секунд.

Впрочем, с каждым днём становится всё сложнее удивить кого-либо такой пропускной способностью: сложность программ, количество данных, которые необходимо передавать и загружать, растёт невероятными темпами. Например, скорость чтения автомобильных чертежей PTC Creo, состоящих из 2000 файлов, на HP Z Turbo Drive G2 лишь немногим превосходит таковую для стандартного SATA SSD. Таким образом, если дизайнер захочет приобрести так называемую рабочую станцию начального уровня, то в целях экономии можно отключить один из дисков HP Z Turbo Drives на 256 ГБ.

Наша тестовая машина имела винчестер HDD на 1 ТБ, что намного экономнее для хранения больших объёмов данных. Также имелось место ещё для 3 дополнительных дисков 2.5” и 3.5”. Иными словами, с точки зрения хранилища HP Z240 вовсе не похожа на машину начального уровня.



Обзор рабочей станции HP Z240 Tower              Обзор рабочей станции HP Z240 Tower

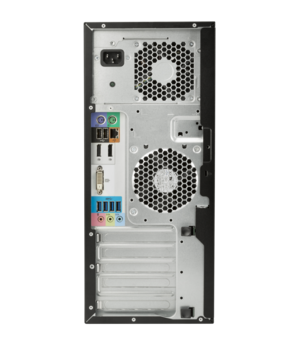

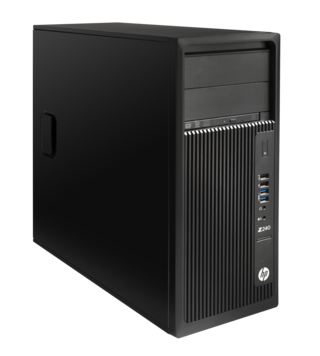

             HP Z240 Tower



Память также была усовершенствована. Хотя переход с DDR3 на DDR4 не дал большой прибавки к производительности, объём памяти был серьёзно увеличен. Если предшественник Z230 имел 32 ГБ DDR3, то Z240 – уже 64 ГБ DDR4. Этого должно вполне хватить даже самым серьёзным пользователям CAD-программ. Кроме того, 2 слота под оперативную память остаются свободными – на случай, если всё же понадобится её увеличить в будущем.

Учитывая то, что большинство CAD-программ работают в одном потоке, максимум в двух (то есть они могут использовать преимущества 1- или 2-ядерного процессора), наличие на нашей машине 4-ядерного Intel Xeon E3-1270 v5 (3.6 – 4.0 ГГц) – это, возможно, слишком хорошо. На выбор предлагается несколько моделей процессоров — Skylake Core i5, Core i7 и Xeon E3-1200 v5. Все они ограничены 4 ядрами, так что тем пользователям, кто интенсивно работает с графикой, предлагается обратить внимание на HP Z440, оснащаемый Xeon E5-1600 v3 с 8 ядрами. Что касается 3D-графики, отлично себя показала в тестах видеокарта Nvidia Quadro K2200 (4ГБ).

Тем не менее, в SolidWorks 2015 с графикой от Nvidia есть проблемы: при включении сглаживания (anti-aliasing) производительность серьёзно падает. Похоже, Nvidia никак не исправит проблемы с драйверами на Quadro K2200, поэтому как вариант можно использовать эквивалент от AMD – FirePro W5100 (4 ГБ).

Также на выбор есть ещё 2 вида карт: для топовых приложений — MD FirePro W7100 (8 ГБ) или Nvidia Quadro M4000 (8 ГБ) и для машин начального уровня — AMD FirePro W2100 (2 ГБ), Nvidia Quadro K420 (2 ГБ) и Nvidia Quadro K620 (2 ГБ).

Слоты и разъёмы HP Z240 Tower:

• PCI Express x 4 — на месте второстепенного диска HP Z Turbo Drive;

• Встроенный M.2 — на месте основного диска HP Z Turbo Drive;

• Два отсека 3.5” для винчестеров;

• Один отсек 2.5” для твердотельных накопителей.

Помимо базовых усовершенствований также появились и некоторые другие, не менее полезные. К примеру Z240 теперь оснащается ручкой, обеспечивающей удобное перемещение рабочей станции. Z240 оснащается меньшей материнской платой, что удобнее в обслуживании. Память и хранилище находятся в непосредственной доступности. Благодаря встроенному в материнскую плату датчику температуры окружающей среды снизился шум за счёт оптимизации скорости вращения кулеров. Даже при серьёзных загрузках центрального и графического процессора рендерингом в 3DS Max и SolidWorks SPECapc шум никогда не превышал допустимых и ощутимых слухом порогов.

На передней панели располагаются 2 USB 3.0 и 2 USB 2.0 порта, а также оптический привод и выход для наушников. На задней панели есть ещё 4 USB 3.0 порта. Опционально можно подключить Thunderbolt 2.0 через плату расширения PCIe.

Спецификация HP Z240 Tower:

• 4-ядерный процессор Intel Xeon E3-1270 v5 (3.6 – 4.0 ГГц);

• 32 ГБ оперативной памяти DDR4 2 133 МГц ECC;

• 2 диска HP Z Turbo Drive G2 (PCIe NVMe SSD) по 256 ГБ + винчестер Western Digital blue на 1 ТБ;

• Графический процессор Nvidia Quadro K2200 (4 ГБ GDDR5, драйвер 348.17);

• Операционная система - Microsoft Windows 7 Professional 64-разрядная;

• Габариты: 399 х 170 х 442 мм;

• 3 года ограниченной гарантии.

Производительность HP Z240 Tower:

- Графика (кадров в секунду – чем больше, тем лучше):

• CAD (SolidWorks 2015 - SPECapc graphics composite noFSAA) - 5.98;

• CAD (SolidWorks 2015 - SPECapc graphics composite FSAA) - 2.68;

• CAD (Creo 3.0 - SPECapc graphics composite) - 5.89.

- Процессор (секунд – чем меньше, тем лучше):

• CAM (Delcam PowerMill 2016) - i) 104 ii) 164 iii) 223;

• Рендеринг (3ds Max Design 2015) - 194;

• Рендеринг (3ds Max Design 2011) - 96.

Рабочие станции HP Z240 и HP Z440 доступны для заказа в нашем интернет-магазине Proliant.ru.
