150 усовершенствований дизайна HP ProLiant Gen8

Разработка восьмого поколения HP ProLiant продолжалось более двух лет и, наконец, нынешней весной вместе с новым восьмиядерным процессором Intel Xeon E5-200 (Sandy Bridge EP) эти серверы HP выходят на рынок. Производительность серверов улучшилась до 80% по сравнению с седьмыми HP ProLiant, максимальный объем оперативной памяти на сервер теперь вырос до 768 Гбайт (24 слота), реализована поддержка PI Express 3.0 и 10-гигабитного Ethernet.

Однако в новых серверах изменился не только процессор и чипсет Intel, но и практически вся аппаратная платформа. Инженеры HP реализовали полторы сотни усовершенствований компонентов для упрощения обслуживания серверов, повышения их производительности и расширения функциональных возможностей.

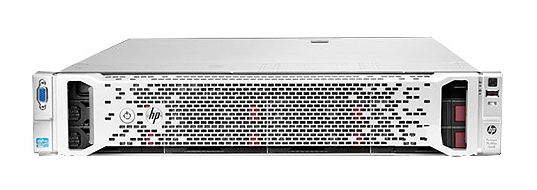

Для примера рассмотрим двухюнитовый HP ProLiant DL380p Gen8 (по статистике HP, являющейся крупнейшим производителем серверов x86, DL380 – это самая продаваемая модель в серии HP ProLiant, а значит и среди всех серверов стандартной архитектуры). Теперь сервер, как и другие стоечные и башенные модели HP ProLiant Gen8 (серии ML и DL), снабжен запираемой на ключ защитной панелью с перфорацией, которая закрывает доступ к его внутренним жестким дискам.


В восьмом поколении HP ProLiant используется полностью переработанная более компактная конструкция дисковой корзины Smart Carrier и в результате HP ProLiant DL380p Gen8 в максимальной конфигурации вмещает примерно в два раза больше жестких дисков, чем аналогичная модель седьмого поколения. На данный момент доступны модели с 16 SFF и 8 LFF-дисками, а летом ожидается поддержка до 25 дисков малого форм-фактора или 12 полноразмерных дисков на сервер.




Корзина Smart Carrier снабжена светодиодными индикаторами состояния и активности диска: круглый индикатор в центре меняет цвет в зависимости от степени «здоровья» диска, зеленая окружность показывает, когда диск выполняет операции чтения/записи. Кроме того, на кнопку извлечения диска добавлен светящийся красным индикатор Do Not Remove, который загорается, когда извлечение диска может повлечь за собой потерю данных.




Воздуховод внутри сервера стал прозрачным, что позволяет без труда видеть слоты памяти, кабели и другую начинку сервера под ним.




Еще одно полезное усовершенствование для более легкого доступа к внутренним компонентам сервера – это возможность снять весь блок вентиляторов одним движением, например, для доступа к backplane жестких дисков.




Разумеется, как и в предыдущих поколениях HP ProLiant, можно извлекать и отдельный блок вентилятора.


В новом поколении рейзер для плат PCI Express разделен на две части, т.е. под него предусмотрены два слота, благодаря чему все платы расширения могут быть полноразмерными (полной высоты и полной длины).



В новом сервере нет интегрированных портов Ethernet – их заменили сетевые порты FlexLOM, которые представляют собой отдельную плату. Если раньше владелец сервера был ограничен тем сетевым интерфейсом, который уже встроен в плату, то теперь он может выбрать между одно- или десятигигабитной интерфейсной платой FlexLOM производства Broadcom либо Intel (всего будет доступно пять опций).

Для удобства обслуживания (доступа к модулям памяти) и улучшения отвода горячего воздуха кабельная система внутри сервера сделана с помощью плоских шлейфов.

Для установки процессора в HP ProLiant Gen8 используется специальная конструкция Smart Socket. Теперь практически исключается возможность повредить процессор или сокет при установке. А как показывает собранная сервисным центрами HP статистика обращений, погнутые контакты при установке или замене CPU – это самая распространенная причина выхода из строя материнской платы. Для извлечения процессора нужно всего лишь открыть защелку на пружине и тогда весь сокет можно вынуть, не прикасаясь к самому процессору. Направляющие Smart Socket гарантируют точную установку нового процессора в свободном сокете.




Также теперь в HP ProLiant DL380p используются новые рельсы Snap and Go и более удобные защелки для монтажа в серверной стойке.

Источник: itblogs
