Серия коммутаторов HP ProCurve 2520

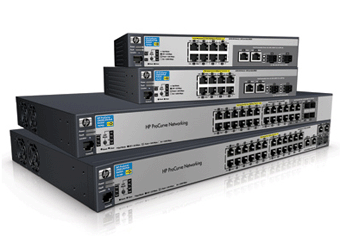

Коммутаторы НР ProCurve 2520 отлично подходят для малого и среднего бизнеса, а также для тех, кто занимается развертыванием голосовых, видео и беспроводных решений, которые нужно подключать к РоЕ. В серию вошло четыре коммутатора, которые предлагают на выбор соединения Fast Ethernet, Gigabit. Эти модели имеют поддержку портов двойного назначения Gigabit, они используются с оптоволоконными и медными каналами. Управляются коммутаторы протоколом SNMP, все они имеют набор функций второго уровня. Небольшой размер и работа бес шума, низкое потребление электричества позволяет применять их для разных целей.
Функции
Управление
- выбор графического интерфейса или командной строки, протокол SNMP обеспечивающий управление коммутатором с помощью программ других производителей;
- интеграция с ProCurve Manager, она доступна для загрузки с интернета бесплатно, обеспечивает отображение, обнаружение, настройку, регистрацию;
- виртуальный стек дает возможность управления 16 коммутаторами с одного IP;
- зеркало портов дает зеркалирование трафика с любого порта или анализатора для диагностики и обнаружения атак из сети;
- файлы конфигурации, это средство управления ими, обеспечивающее хранение трех файлов на одном коммутаторе.
Способы подключения
- Auto-MDIX – автоматически настраивает все порты под нужный кабель;
- сменные отсеки, порты двойного назначения обеспечат соединение по оптоволокну или меди;
- протокол IEEE обеспечит 15,4 Вт на порт для совместимых с IЕЕЕ устройств, например, IP телефона, камеры;
- порт консоли RJ45 расположен спереди для удобства доступа к командной строке;
Эффективность
- чип-коммутатор имеет высокую степень интеграции, производительности;
- поддерживаются пакеты больших размеров.
Отказоустойчивость и высокая доступность
- агрегация каналов, объединение портов обеспечит поддержку 8 каналов на одной магистрали для увеличения пропускной способности и создания копий;
- протоколом MSTP обеспечивается доступность соединения в нескольких средах VLAN.
Коммутация на уровне 2
- тегирование и поддержка VLAN до 256 сетей, стандарта IЕЕЕ;
- протокол регистрации GVRP позволит автоматически распознать и организовать сеть VLAN;
- управление передачей данных, допускает ограничение скорости трафика при передачи информации для остановки нежелательного трафика.
Безопасность
- уровни привилегий администратора и управляющего – доступ только к чтению имеет оператор, к чтению и записи – менеджер, он осуществляется при помощи интерфейсов управления;
- аутентификация RADIUS/TACACS+ для доступа к управлению – упрощение управления защитой коммутаторов за счет применения сервера аутентификации на базе паролей;
- защищенные порты – предотвращают возможность установки связи между назначенными заранее портами во время разрешения доступа к незащищенным портам;
- защита портов – разрешает доступ к специальным адресам МАС, которые может указать администратор.
Конвергенция
- поддержка LLDP-MED – стандартное расширение, которое обеспечивает автоматическую настройку сетевых устройств, например, IP телефоны;
- многоадресная рассылка IP, управляемая данными IGMP – автоматически предотвращает распространение большого объема многоадресного трафика;
- RADIUS VLAN предназначен для голосовой передачи – применение стандартных параметров RADIUS и LLDP-MED предназначено для автоматической настройки IP телефонов VLAN.
Технические характеристики
| Внешние порты ввода-вывода | J9138A: 24 порта RJ-45 с автоопределением 10/100 PoE (IEEE 802.3, тип 10Base-T, IEEE 802.3u, тип 100Base-TX, IEEE 802.3af PoE); Дуплексный режим: полу- или полнодуплексный; Тип носителя: Auto-MDIX; 2 порта RJ-45 с автоопределением 10/100/1000 (IEEE 802.3, тип 10Base-T, IEEE 802.3u, тип 100Base-TX, IEEE 802.3ab, тип 1000Base-T); Дуплексный режим: 10Base-T/100Base-TX: полу- или полнодуплексный; 1000Base-T: только полнодуплексный; Тип носителя: Auto-MDIX; 2 порта двойного назначения – каждый может использоваться как порт RJ-45 10/100/1000 (IEEE 802.3, тип 10Base-T; IEEE 802.3u, тип 100Base-TX; IEEE 802.3ab, 1000Base-T Gigabit Ethernet) или как отсек для SFP (для использования с трансиверами SFP); 1 последовательный порт консоли RJ-45 J9137A: 8 портов RJ-45 с автоопределением 10/100 PoE (IEEE 802.3, тип 10Base-T, IEEE 802.3u, тип 100Base-TX, IEEE 802.3af PoE); Дуплексный режим: полу- или полнодуплексный; Тип носителя: Auto-MDIX; 2 порта двойного назначения – каждый может использоваться как порт RJ-45 10/100/1000 (IEEE 802.3, тип 10Base-T; IEEE 802.3u, тип 100Base-TX; IEEE 802.3ab, 1000Base-T Gigabit Ethernet) или как отсек для SFP (для использо-вания с трансиверами SFP); 1 последовательный порт консоли RJ-45 J9299A: 20 портов RJ-45 с автоопределением 10/100 PoE (IEEE 802.3, тип 10Base-T, IEEE 802.3u, тип 100Base-TX, IEEE 802.3af PoE); Дуплексный режим: 10Base-T/100Base-TX: полу- или полнодуплексный; 1000Base-T: только полнодуплексный; Тип носителя: Auto-MDIX; 4 порта двойного на-значения – каждый может использоваться как порт RJ-45 10/100/1000 PoE (IEEE 802.3, тип 10Base-T; IEEE 802.3u, тип 100Base-TX; IEEE 802.3ab, 1000Base-T Gigabit Ethernet, IEEE 802.3af) или как отсек SFP (для исполь-зования с трансиверами SFP); 1 последовательный порт консоли RJ-45 J9298A: 8 портов RJ-45 с автоопределением 10/100 PoE (IEEE 802.3, тип 10Base-T, IEEE 802.3u, тип 100Base-TX, IEEE 802.3af PoE); Дуплексный режим: 10Base-T/100Base-TX: полу- или полнодуплексный; 1000Base-T: только полнодуплексный; Тип носителя: Auto-MDIX; 2 порта двойного на-значения – каждый может использоваться как порт RJ-45 10/100/1000 (IEEE 802.3, тип 10Base-T; IEEE 802.3u, тип 100Base-TX; IEEE 802.3ab, 1000Base-T Gigabit Ethernet) или как отсек для SFP (для использования с трансивера-ми SFP); 1 последовательный порт консоли RJ-45 |
| Монтаж в стойку | Установка в 19-дюймовую стойку Telco, соответствующую стандарту EIA, или в шкаф для оборудования (доступен набор для установки в стойку); ус-тановка в горизонтальном положении; размещение на стене |
| Память и процессор | Процессор: Freescale PowerPC 8313 @ 266 MГц, флэш-память 32 MБ, па-мять DDR2 SDRAM 128 MБ; Размер пакетного буфера: 384 КБ (J9137A и J9138A) / 512 КБ (J9298A и J9299A) с динамическим распределением |
| Время задержки | J9137A и J9138A: 100 Мб: < 1,9 мкс (LIFO, размер пакета 64 байта); 1000 Мб: < 1,5 мкс (LIFO, размер пакета 64 байта) J9298A и J9299A: 100 Мб: < 5,3 мкс (LIFO, размер пакета 64 байта); 1000 Мб: < 2,7 мкс (LIFO, размер пакета 64 байта) |
| Производительность маршрутизации/коммутации | J9138A: Производительность коммутации: 12,8 Гб/с J9137A: Производительность коммутации: 5,6 Гб/с J9298A: Производительность коммутации: 20 Гб/с J9299A: Производительность коммутации: 48 Гб/с |
| Пропускная способность | J9137A: 4,1 млн. пакетов в секунду J9138A: 6,2 млн. пакетов в секунду J9298A: 14,8 млн. пакетов в секунду J9299A: 35,7 млн. пакетов в секунду |
| Функции управления | Продукты: HP ProCurve Manager Plus; HP ProCurve Manager; Методы дос-тупа: интерфейс командной строки; веб-браузер; меню конфигурации; внешнее управление (последовательный RS-232C); Поддерживаемые MIB: IEEE 802.3 Ethernet MIB; повторитель MIB; Ethernet-интерфейс MIB |
| Средства связи | Защита процессора от DoS-атак; RFC 1591 DNS (клиент); SSHv1/SSHv2 Secure Shell; IEEE 802.1D MAC Bridges; IEEE 802.1p Priority; IEEE 802.1Q VLAN; IEEE 802.1s Multiple Spanning Trees; IEEE 802.1w Rapid Reconfiguration of Spanning Tree; IEEE 802.3, тип 10BASE-T; IEEE 802.3ab, 1000BASE-T; IEEE 802.3ad Link Aggregation Control Protocol (LACP); IEEE 802.3af Power over Ethernet; IEEE 802.3x Flow Control; RFC 768 UDP; RFC 783 TFTP (версия 2); RFC 792 ICMP; RFC 793 TCP; RFC 826 ARP; RFC 854 TELNET; RFC 868 Time Protocol; RFC 951 BOOTP; RFC 1350 TFTP (версия 2); Расширения RFC 1542 BOOTP; RFC 2030 Simple Network Time Protocol (SNTP) v4; RFC 2131 DHCP; RFC 3376 IGMPv3 (только соединение хос-тов); RFC 1981 обнаружение MTU пути IPv6; RFC 2460 спецификация IPv6; RFC 2925 Remote Operations MIB (только ping); RFC 3315 DHCPv6 (только для клиента); RFC 3513 архитектура адресации IPv6; RFC 3596 расширение DNS для IPv6; RFC 4022 MIB для TCP; RFC 4113 MIB для UDP; RFC 4251 архитектура SSHv6; RFC 4252, аутентификация SSHv6; RFC 4253, транспортный уровень SSHv6; RFC 4254, соединение SSHv6; RFC 4293 MIB для IP; RFC 4419, обмен ключами для SSH; RFC 4443 ICMPv6; RFC 4861, обнаружение соседей IPv6; RFC 4862, автоматическое присвоение IPv6 адреса без фиксации состояния; RFC 1213 MIB II; RFC 1493 Bridge MIB; RFC 2021 RMONv2 MIB; RFC 2613 SMON MIB; RFC 2618 RADIUS Client MIB; RFC 2620 RADIUS Accounting MIB; RFC 2665 Ethernet-Like-MIB; RFC 2668 802.3 MAU MIB; RFC 2674 802.1p и IEEE 802.1Q Bridge MIB; RFC 2737 Entity MIB (версия 2); RFC 2863 The Interfaces Group MIB; RFC 2474 DiffServ Precedence, в том числе 4 очереди на порт; RFC 2475, архитектура DiffServ; RFC 2597 DiffServ Assured Forwarding (AF); RFC 2598 DiffServ Expedited Forwarding (EF); IEEE 802.1X Port Based Network Access Control; RFC 1492 TACACS+; RFC 2138, аутентификация RADIUS; Учетные записи RFC 2866 RADIUS; Протокол Secure Sockets Layer (SSL) |
| Требования к питанию | J9138A и J9299A: Напряжение: 100 - 127 В переменного тока/200 - 240 В переменного тока; Частота: 50/60 Гц J9137A и J9298A: Напряжение: 100 - 240 В переменного тока; Частота: 50/60 Гц |
| Доступная мощность | J9138A и J9299A: 3,3 A/1,6 A J9137A и J9298A: 1,5 A |
| Потребляемая мощность | J9138A: 257 Вт J9137A: 85,5 Вт J9299A: 260,4 Вт J9298A: 86,2 Вт |
| Безопасность | cUL (CSA 22.2 № 60950); Сертификация CE; UL 60950-1; UL Listed; CAN/CSA 22.2 № 60950; EN 60825; AS/NZS 60950; IEC 60950-1; EN 60950-1 |
| Электромагнитная совместимость | FCC часть 15 класс A; VCCI класс A; EN 55022 класс A; CISPR 22 класс A; ICES-003 (Канада); AS/NZS CISPR 22; IEC/EN 61000-3-2; IEC/EN 61000-3-3; IEC 61000:4-2, 4-3, 4-4, 4-5, 4-6, 4-8, 4-11 |
| Температура хранения | от -40 до 70 ºC |
| Влажность при эксплуатации | 15 – 95% при 40ºC без конденсации |
| Вес без упаковки | J9137A: 1,64 кг J9138A: 3,22 кг J9298A: 1,66 кг J9299A: 3,27 кг |
Информация для заказа
| Артикул | Наименование |
| J9137A#ABB | HP ProCurve 2520-8 PoE Switch (8 ports 10/100 PoE + 2 10/100/1000 or 2 SFP, Managed, Layer 2, Fanless design) |
| J9138A#ABB | HP ProCurve 2520-24-PoE Switch (24 ports 10/100 PoE + 2 10/100/1000 + 2 10/100/1000 or 2 SFP, Managed, Layer 2, Stackable 19') |
| J9298A#ABB | HP ProCurve 2520G-8-PoE Switch (8 ports 10/100/1000 PoE + 2 10/100/1000 or 2 SFP, Managed, Layer 2, Fanless design) |
| J9299A#ABB | HP ProCurve 2520G-24-PoE Switch (20 ports 10/100/1000 PoE + 4 10/100/1000 PoE or 4 SFP, Managed, Layer 2, Stackable 19') |
Опции для HP ProCurve 2820 Switches
| Артикул | Наименование |
| J4858C | ProCurve Gigabit-SX-LC Mini-GBIC |
| J4859C | ProCurve Gigabit-LX-LC Mini-GBIC |
| J4860C | ProCurve Gigabit LH-LC Mini-GBIC |
| J9142B | ProCurve 1000-BX-D SFP-LC Mini-GBIC |
| J9143B | ProCurve 1000-BX-U SFP-LC Mini-GBIC |
| J9054B | ProCurve 100-FX SFP-LC Tranceiver |
| J9099B | ProCurve 100-BX-D SFP-LC Transceiver |
| J9100B | ProCurve 100-BX-U SFP-LC Transceiver |
Расширение гарантии для HP ProCurve 2820 Switches
| Артикул | Наименование |
| U4835E | HP Care Pack - 3y4h24x7 420/520/530/2626/25xx HWSupp (U4835E) |
| UR953E | HP Care Pack - 5y 24x7 420/520/530/2626/25xx HW Supp (UR953E) |
| UR949E | HP Care Pack - 4y 24x7 420/520/530/2626/25xx HW Supp (UR949E) |
| U4683E | HP Care Pack - 3y4h13x5 420/520/530/2626/25xx HWSupp (U4683E) |
| UR952E | HP Care Pack - 5y 4h 13x5 x20/530/2626/25xx HWSupp (UR952E) |
| UR948E | HP Care Pack - 4y 4h 13x5 x20/530/2626/25xx HWSupp (UR948E) |
| U6321E | HP Care Pack - 3y SupportPlus24 420/5xx/2626/25* SVC (U6321E) |
| UR950E | HP Care Pack - 4y SupportPlus24 x20/530/26x/25x SVC (UR950E) |
| UR954E | HP Care Pack - 5y SupportPlus24 x20/530/26x/25x SVC (UR954E) |
| U4826E | HP Care Pack - Install ProCurve Stackable Switch (U4826E) |
| U4830E | HP Care Pack - Startup ProCurve Stackable Switch (U4830E) |
| UF792E | HP Care Pack - 3y 24x7 420/520/530/2626/25xx SW Supp (UF792E) |
| UR951E | HP Care Pack - 4y 24x7 420/520/530/2626/25xx SW Supp (UR951E) |
| UR955E | HP Care Pack - 5y 24x7 420/520/530/2626/25xx SW Supp (UR955E) |
