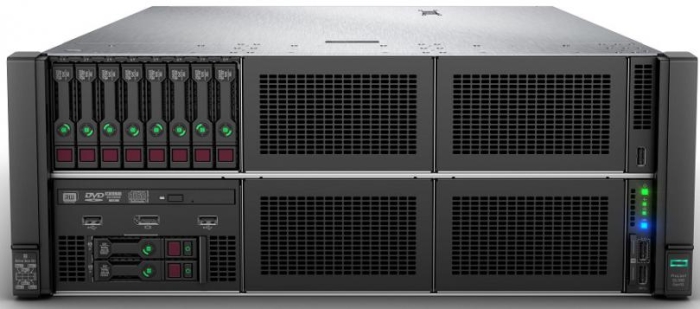

HPE предоставляет нам различные серии серверов для удовлетворения наших различных потребностей, такие как DL380, DL360, DL380 plus, DL360 plus и прочие. Сегодня мы разберем преимущества и уровень задач для серверов HPE с 4 сокетами ProLiant DL580 и ProLiant DL560.

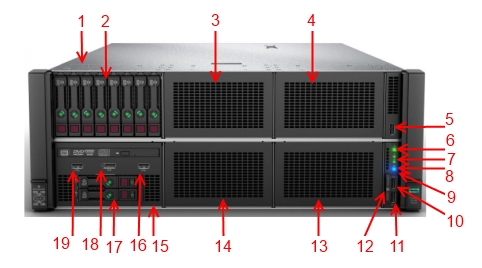

①
|
Панель доступа для быстрого снятия
|
②
|
Box 1 (8 SFF, 6 SFF+2 NVMe или 8 NVMe (поддерживает только 4 диска NVMe) SSD опционально)
|
③
|
Box 2 (8 SFF, 6 SFF+2 NVMe или 8 NVMe PCIe SSD опционально)
|
④
|
Box 3 (8 SFF, 6 SFF+2 NVMe или 8 NVMe PCIe SSD опционально)
|
⑤
|
Передний порт USB 3.0
|
⑥
|
Кнопка включения / режима ожидания и кнопка светодиодного индикатора питания системы
|
⑦
|
Светодиод здоровья
|
⑧
|
Статус сетевой карты
|
⑨
|
Кнопка UID
|
⑩
|
Передний сервисный порт iLO
|
⑪
|
Передний порт USB 3.0
|
⑫
|
Бирка с серийной этикеткой
|
⑬
|
Box 6 (8 SFF)
|
⑭
|
Box 5 (8 SFF)
|
⑮
|
Box 4 (8 SFF или универсальный медиа-отсек)
|
⑯
|
Дополнительный USB 2.0 (через универсальный медиа-отсек)
|
⑰
|
Дополнительно 2 жестких диска SFF, требуется дополнительный универсальный отсек для носителей
|
⑱
|
Дополнительный порт для дисплея на передней панели (через универсальный медиа-отсек)
|
⑲
|
Дополнительный USB 2.0 (через универсальный медиа-отсек)
|

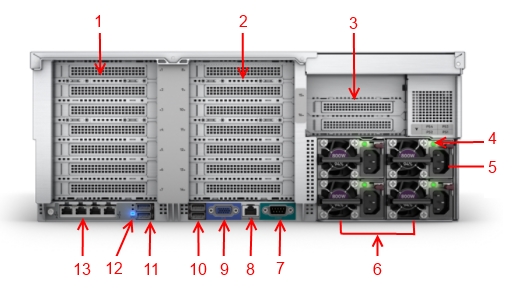

Задняя панель DL580 Gen10
Примечание:
Основные характеристики сервера ProLiant DL580:
Серия |
HPE ProLiant DL580 Gen10
|
Процессор
|
До 4 масштабируемых процессоров Intel Xeon и один процессор может иметь до 28 ядер
|
Память
|
48 DDR4 памяти, до 2933 МТ / с (максимум 6 ТБ)
Постоянная память, поддержка до (24) NVDIMM / DCPMM
|
Жесткий диск
|
До (48) жестких дисков SFF HDD / SSD
|
Слот
|
Дополнительный универсальный слот для носителей HPE (оптический привод / VGA на передней панели)
|
Комплекты
|
Комплект поддержки M.2 и опционально 20 твердотельных накопителей NVMe
Комплект SD-карты
|
Программное обеспечение
|
Стандартно HPE Smart Array S100i Software RAID
Дополнительно Базовая модель HPE Smart Array и высокопроизводительные RAID-контроллеры объединяются для достижения дополнительных функций
|
Сетевая карта
|
Съемная сетевая карта LOM или вертикальная сетевая карта, дополнительные типы включают 1GbE, lOGbE и 25GbE
|
PCIE
|
16 слотов PCI-E3.0 (4 FL/FH)
|
Источник питания
|
4 блока питания FlexSIot 800 Вт или 1600 Вт
|
Прочее
|
Шифрование безопасности HPE, цифровая идентификация микропрограмм TPM и обнаружение вторжения в стойку
|

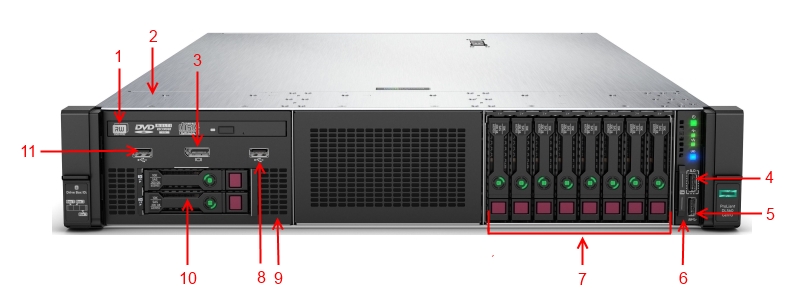

①
|
Дополнительный оптический привод. Требуется универсальный медиа-отсек
|
②
|
Панель доступа для быстрого снятия
|
③
|
Дополнительный порт дисплея на передней панели (через универсальный медиа-отсек)
|
④
|
Передний сервисный порт iLO
|
⑤
|
USB 3.0
|
⑥
|
Бирка с серийной этикеткой
|
⑦
|
Блок дисковода 3. (8 SFF, 6SFF + 2NVMe опционально)
|
⑧
|
Дополнительный USB 2.0 (через универсальный медиа-отсек)
|
⑨
|
Блок дисковода 1. (дополнительный универсальный отсек для носителей, отсек для 8 дисков малого форм-фактора или 6 дисков малого форм-фактора + 2NVMe, дополнительно)
|
⑩
|
Дополнительно 2 жестких диска SFF, требуется дополнительный универсальный отсек для носителей
|
⑪
|
Дополнительный USB 2.0 (через универсальный медиа-отсек)
|

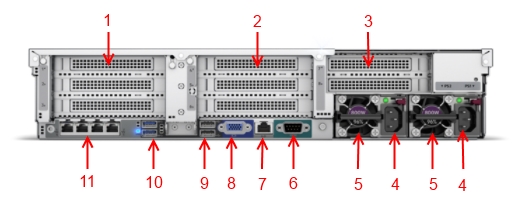

Задняя панель DL560 Gen10
Примечание:
①
|
Слоты PCIe (слоты 1-3 сверху вниз, переходная плата стандартно поставляется)
|
②
|
Слоты PCIe (слоты 4-6 сверху вниз, требуется вторая переходная плата и второй процессор)
|
③
|
Слоты PCIe (слоты 7-8 сверху вниз), требуется переходная плата третьего уровня и второй процессор, недоступно с блоками питания 4x Flex Slot
|
④
|
Подключение к источнику питания
|
⑤
|
Отсек для блока питания HPE Flexible Slot 1 и 2 (показан блок питания мощностью 800 Вт)
|
⑥
|
Последовательный разъем
|
⑦
|
Выделенный разъем iLO
|
⑧
|
Разъем VGA (видео)
|
⑨
|
Разъемы USB 2.0 (2)
|
⑩
|
Разъемы USB 3.0 (2)
|
⑪
|
Порты FlexibleLOM (порт 1 с правой стороны)
|

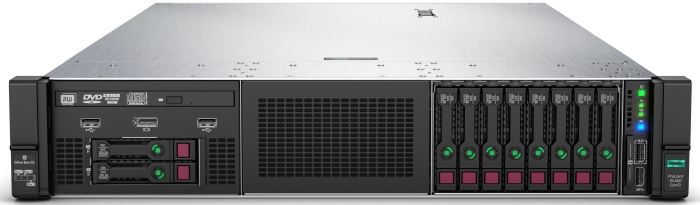

Серия
|
HPE ProLiant DL560 Gen10
|
Процессор
|
До 4 масштабируемых семейств процессоров Intel Xeon, до 28 ядер
|
Память
|
48 DDR4, до 2933 млн транзакций в секунду (макс.6 ТБ)
Постоянная память до (24) NVDIMM / DCPMM
|
Жесткий диск
|
До (24) SFF (максимум), HDD / SSD
|
Комплекты
|
Комплект конфигурации M2 и 12 твердотельных накопителей NVMe
Загрузочный комплект с двумя SD-картами
|
RAID
|
Поддержка RAID 0/1/10/5/50/6/60 и 1/10 ADM
|
PCIE
|
8 слотов PCIe 3.0
|
Источник питания
|
Поддержка 4 резервных блоков питания с возможностью горячей замены
|
